Canllaw Dethol ar Bearing
Mae mathau, strwythurau a meintiau ffa rholio yn amrywiol. Er mwyn gwneud i'r ddyfais fecanyddol chwarae'r perfformiad disgwyliedig, mae'n bwysig iawn dewis y beryn mwyaf addas.
I ddewis beryn, mae angen dadansoddi llawer o ffactorau. Mae'r dilyniant cyffredinol fel a ganlyn:
(1) Deall amodau gweithredu dyfeisiau a ffa mecanyddol, ac ati.
(2) Gofynion clir ar gyfer ffa pob
(3) Dewiswch y math o beryn
(4) Dewiswch y cyfluniad dwyn
(5) Dewis maint dwyn
(6) Dewis manylebau dwyn
(7) Dull gosod y beryn a ddewiswyd
Lleoliad y beryn, yr amodau gweithredu, a'r amodau amgylcheddol yw'r rhagofynion ar gyfer dewis beryn addas. Ar gyfer hyn, mae angen cael y data a'r wybodaeth ganlynol:
(1) Swyddogaeth a strwythur y ddyfais fecanyddol
(2) Ble i ddefnyddio'r beryn
(3) Llwyth dwyn (maint, cyfeiriad)
(4) Cyflymder cylchdroi
(5) Dirgryniad a sioc
(6) Tymheredd cario (tymheredd amgylchynol, codiad tymheredd)
(7) Awyrgylch uchelgeisiol (cyrydol, glân, moethus)
Sut i ddewis y math o beryn ar gyfer eich peiriant?
Wrth ddewis math o beryn, mae'n bwysig deall amodau gweithredu'r beryn yn llawn. Mae'r tabl canlynol yn rhestru'r prif eitemau dadansoddi:
| Eitemau Dadansoddi | Dull Dethol | |
| 1)Lle gosod sy'n dwyn | Bearings y gellir eu lletya yn y lle gosod sy'n dwyn. | Gan fod y siafft wedi'i chynllunio gyda phwyslais ar anhyblyg a chryfder y siafft, y diamedr siafft yw diamedr mewnol y beryn, a bennir yn gyntaf yn gyffredinol. Fodd bynnag, mae gan ffa rholio amrywiaeth o gyfresi a mathau o faint, a dylem ddewis y math mwyaf addas o beryn. |
| 2) Llwyth | Mae angen ystyried y ffactorau canlynol: Maint y llwyth; Llwyth ymbelydrol, llwyth echel; o un cyfarwyddyd neu ddau gyfarwyddyd; Graddau'r dirgryniad neu'r sioc. | Yn gyffredinol, mae'rcapasiti llwyth radialo ffa gyda'r un diamedr mewnol yn cynyddu yn y drefn ganlynol: ffa pêl grochan dwfn |
| 3) Cyflymder Cylchdroi | Mae cyflymder terfyn y beryn nid yn unig yn cael ei gymryd o'r math o beryn ond hefyd yn gyfyngedig i faint y beryn, y math o gacen, gradd cywirdeb, cyflwr llwythi, a dull moethus, ac ati. Felly, rhaid ystyried y ffactorau hyn wrth ddewis. | Defnyddir y ffa canlynol yn bennaf ar gyfercylchdro cyflym: Ffa pêl grochan dwfn, |
| 4) Cywirdeb Cylchdro | Itroelli offer peiriantsy'n gofyn am gywirdeb uchel, yn ogystal â pheiriannau sy'n gofyn am gyflymder uchel fel tyrbinau, dylid defnyddio ffa manylder uchel yn Gradd 5, Gradd 4, a Gradd 2. | Defnyddir y ffa canlynol yn gyffredinol mewn ceisiadau cywirdeb uchel: Ffa pêl grochan dwfn, |
| 5) Anhyblygrwydd | Pan fydd y beryn dan lwyth, bydd y rhan gyswllt rhwng yr elfennau treigl a'r rasys yn cael ei dadffurfio'n elastig."Anhyblygrwydd uchel"golygu bod swm y dadffurfio o'r dadffurfio elastig hwn yn fach. | Mewn rhannau fel prif siafft yr offeryn peirianyddol ac offer lleihau terfynol y awtobiant, tra'n cynyddu anhyblyg y siafft, rhaid gwella anhyblygrwydd y beryn hefyd. Mae ffa rholio yn llai diffi niad o dan lwyth na ffa pêl. Rhaglwytho'r beryn (cliriad negyddol)yn gallu cynyddu anhyblygrwydd. Mae'r dull hwn yn addas ar gyferffa pêl gyswllt angauAffa rholio tapr. |
| 6) Tuedd gymharol o'r cylch mewnol a'r cylch allanol | Os yw'r teils cymharol rhwng y cylch mewnol a'r cylch allanol yn rhy fawr, bydd y beryn yn cael ei ddifrodi oherwydd llwyth mewnol. Felly, dylem ddewis math o beryn sy'n gallu gwrthsefyll y teils hwn. | Mae'r ongl teils a ganiateir (neu ongl hunan-alinio) yn cynyddu yn y drefn ganlynol: |
| 7) Y Cynulliad a'i ddatgysylltu | Amlder a dull y gwasanaeth a'i ddatgysylltu i'w archwilio'n rheolaidd | Pan fydd y gwasanaeth a'r datgysylltu'n aml, mae'n fwy cyfleus defnyddioffa rholio silinddrigolgyda chylchoedd mewnol ac allanol ar wahân, ffa rholio nodwyddau, affa rholio tapr. Pêl ysbïol turio wedi'i tapio affa rholio ysbïolgellir ei gynnull a'i ddatgysylltu'n hawdd drwy ddefnyddio ffasgwyr neu gysgu'n ôl. |
Sut i ddewis y ffurfweddiad dwyn cywir ar gyfer eich peiriant?
Mae'r math o beiriannau'n wahanol, bydd amodau gwasanaeth y ffa yn wahanol, ac mae'r gofynion perfformiad hefyd yn wahanol. Yn gyffredinol, mae mwy na dau beryn a fyddai'n cael eu defnyddio ar siafft.
Er mwyn hwyluso lleoli echel, defnyddir y rhan fwyaf o'r ffa fel ffa pen sefydlog, a defnyddir y gweddill fel ffa arnawf. Mae'r tabl canlynol yn rhestru'r dewis o strwythur pen sefydlog a strwythur sy'n dwyn y pen arnawf.
| Dadansoddiad | Math o beryn cymwys | |
| Bearing pen sefydlog | Bearings a ddefnyddir ar gyfer lleoli echel a gosod: Dewiswch ffa sy'n gallu cario llwythi radial ac echel ar yr un pryd. Er mwyn cadw'r llwyth echel deugyfeiriol, mae angen ystyried y cryfder cyfatebol yn ôl y llwyth echel wrth osod. | Ffa pêl grochan dwfn, Cyfateb ffa pêl gyswllt angar pâr, Pêl gyswllt angau rhes ddwbl yn dwyn, Dwyn pêl hunan-alinio, Ffa rholio cylindgolgydag asennau, Dwyn rholyn wedi'i dapro ddwywaith, |
| Bearing pen arnofiol | Fe'i defnyddir i osgoi ehangu a crebachu'r siafft a achosir gan newidiadau yn y tymheredd yn ystod y llawdriniaeth, ac i addasu safle echel y beryn. Fe'ch cynghorir i ddewis beryn sydd ond yn curo'r llwyth radial a gellir gwahanu'r cylch mewnol a'r cylch allanol. Wrth ddefnyddio ffa nad ydynt yn rhai ar wahân, mabwysiadir ffit glirio yn gyffredinol rhwng y cylch allanol a'r tai, fel y gellir defnyddio'r beryn ar gyfer osgoi echel pan fydd y siafft yn ehangu ac yn contractio gyda gwres. | Math ar wahân: Math nad yw'n un ar wahân: Beryn pêl grochan dwfn, Pêl gyswllt angar cyfunol yn dwyn(cyfuniad yn ôl i gefn), Ffa pêl gyswllt angau rhes ddwbl, Dwyn pêl hunan-alinio, |
| Pan nad yw'r siafft yn gwahaniaethu rhwng y pen sefydlog a'r pen fflworin. | Pan fo'r bwlch yn fach ac nad yw effaith ehangu a crebachu siafft yn fawr, defnyddir dau beryn pêl gyswllt angar neu ffa rholio tapr sy'n gallu gwrthsefyll llwyth echel yn wyneb neu'n ôl i'r ffurfweddiad. Addasu'r cliriad echel ar ôl ei osod gyda chnau neu olchi. | Beryn pêl grochan dwfn, Dwyn pêl hunan-alinio, (math NJ, math NF) |
| Ar gyfer siafft fertigol | Mae'r pen sefydlog yn defnyddio ffa sy'n gallu cario llwyth radial a llwyth echel ar yr un pryd. Pan fydd y llwyth echel yn fawr, defnyddir y beryn byrdwn a'r beryn radial gyda'i gilydd. Yn yr un modd, dewisir beryn na all ond ysgwyddo'r llwyth radial ar gyfer y pen arnawf er mwyn osgoi ehangu a crebachu'r siafft. | Pen sefydlog Pêl gyswllt angar cyfunol yn dwyn(yn ôl i'r cefn) Ffa rholio wedi'u tapio mewn rhes ddwbl Dwyn byrdwnAberyn radialyn cael eu defnyddio gyda'i gilydd |
Sut i ddewis mathau o beryn yn ôl gwahanol gymwysiadau diwydiannol?
1. Dewiswch ffa pob ar gyferOffer Peiriant:
CNC Pipe Threading Lathe
Peiriant Lathe CNC
Peiriant Melino CNC
Canolfan Troi CNC
Peiriant Grilio
Etc.
Ar gyfer ffa'r offeryn peiriant manwl gywir, dylai'r radd fanwl gywir fod yn well na P5, yn well yn Gradd P4, Gradd P2. Defnyddir y mathau canlynol o beryn yn eang yn y diwydiant offer peirianyddol:
Ffa pêl-gyswllt Angwlaidd yw ffa trosi ffa pêl groove dwfn. Fe'u nodweddir gan y cyflymder cylchdro uchel, sy'n gallu dwyn llwyth radial a llwyth echel ar yr un pryd a gall hefyd ysgwyddo llwyth echel pur. Pennir ei gapasiti llwyth echel gan yr ongl gyswllt, a chynyddu gyda'r cynnydd mewn ongl gyswllt.
Manteision ffa pêl gyswllt angar:
1. Strwythur syml;
2. Mae'r cyflymder cylchdroi yn gymharol uchel;
3. Mae'r torque ffrithiant yn gymharol fach;
4. Gall ddwyn llwythi radial ac echel ar yr un pryd;
5. Mae'r un dimensiwn allanol yn fwy na chapasiti llwythi deinamig a statig ffa pêl grou dwfn;
6. Cywirdeb cylchdro uchel a sŵn isel.
2) NN ffa rholio silinddrigol:
Mae'r rholiau rholio silinddrigol NN yn un math ar wahân ac yn hawdd ei gynnull a'i ddatgysylltu. Mae manteision y rhimyn rholyn silinddrigol rhes ddwbl ynstiffrwydd uchelAmanylder uchel, felly fe'u defnyddir fel arfer fel prif ffa siafft offer peiriant manwl gywir.
Gall ffa rholio tapr wrthsefyll y llwythi radial ac echel cyfunol yn seiliedig ar y cyfeiriad radial. Mae'r capasiti cario yn dibynnu ar ongl rasys y cylch allanol, y mwyaf yw'r ongl, y mwyaf yw'r capasiti.
4)Cyfeiriad dwbl Thrust Ball Bearing:
Manteision:
manylder uchel, anhyblygrwydd da, digon o frics, cynnydd yn y tymheredd isel, cyflymder uchel a datgysylltu cyfleus.
Cânt eu defnyddio'n helaeth ar droelli offer peirianyddol. Gall y beryn hwn ddwyn y llwyth cyfunol o lwyth radial ac echel ar yr un pryd, a chyfyngu ar ddadleoli echel dwy ochr y siafft. Fe'i defnyddir yn aml ar y cyd â chyfres NN rholer silinddrigol rhes ddwbl.
2. Dewiswch ffa pob ar gyfer
Cylchdroi Unedau,Offer Meddygol,
Offerynnau Mesur
Defnyddir y mathau canlynol o beryn yn eang mewn tablau rotari manwl a robotiaid diwydiannol:
Manylder uchel: Gradd P5, P4, P2.
Anhyblygrwydd uchel: Mae'r beryn cyfres hwn wedi'i raglwytho.
Llwyth uchel:gallu gwrthsefyll llwyth echel cyfeiriad dwbl, llwyth radial, a moment teilsio
Maint bach: adran denau, arbed lle ar gyfer offer peirianyddol.

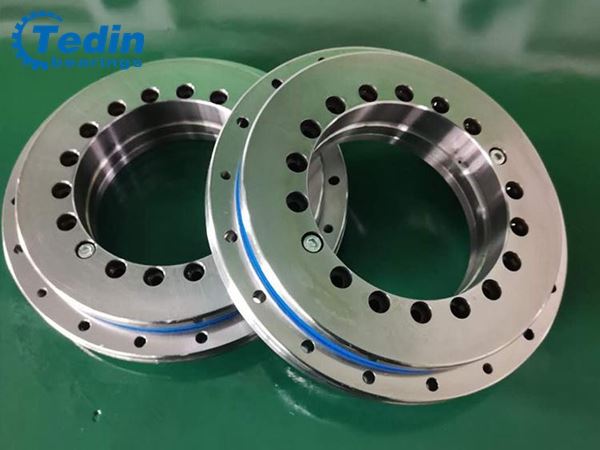

Gall strwythur cario bwrdd rotari YRT ddwyn llwyth echel cyfeiriad dwbl, llwyth radial, a'r eiliad teilsio.
Cais:
bwrdd rotari manwl gywir,
peiriant melino,pen mynegai,
peiriant hobi
Offer peiriant CNC.

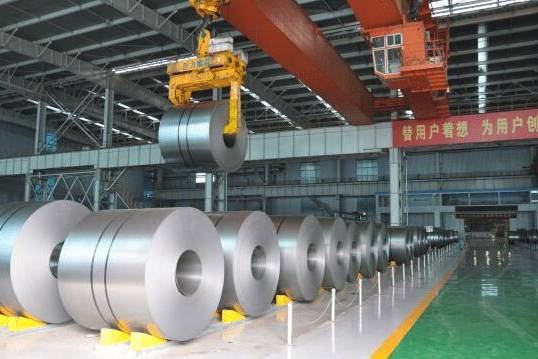

3. Dewiswch ffa pob ar gyferY Diwydiant Dur, Rolling Mills
Rhaid i ffa pob ar gyfer melinau rholiogwrthsefyll llwythi trwm a chylchdroadau cyflymyn ogystal ag amgylcheddau gweithredu difrifol iawn. Mewn gwahanol ddiwydiannau, cânt eu defnyddio o dan amodau difrifol ym mhob agwedd. Felly, mae'r gofynion ar gyfer deunydd, strwythur a chywirdeb y beryn yn llym iawn. Tedin yn cynhyrchuffa rholio wedi'u tapio ddwywaith,ffa rholio wedi'u tapio pedair rhesAffa rholio silinddrigol pedair rhesgyfer melinau stribed poeth a melinau stribed oer. Ar gyfer ymelin Z-mill neu Sendzimir,Tedin yn cynhyrchuDffa rholio silinddrigol rhes oubleAffa rholio silinddrigol tair rhesgyfer rholiau gwneud copi wrth gefn.
Manteision Tedin:
1.Deunydd Purdeb Uchel:
DAYE dur neu ddur BAOSHAN GCr15SiMn, GCr18Mo, 100CrMo7-4, neu wedi mewnforio dur OVAKO;
2. Cywirdeb Uchel:
Ar gyfer ffa gwddf rholio ar gyfer melinau rholio: ISO Gradd P5, P4;
Ar gyfer ffa'r gofrestr gwneud copi wrth gefn ar gyfer Z-mills: ISO Gradd P4,
Mae'r gwahaniaeth uchder rhyngwyneb o bob rhimyn ar yr un siafft ≤ 0.005mm.
Mae'r gwahaniaeth rhwng trwch wal ffa cyfagos ≤ 0.002mm.
3. Cylch mewnol wedi'i goroni, rasys a rholiau:Rholiau tapr o TRB:gyda phroffil logio,
4. Gyda strwythur cawell wedi'i gynllunio'n arbennig.
5. Cysondeb proffiliau a meintiau rholio
Mae'r rholiau tapr o'r rhes ddwbl a'r rhimyn rholio pedair rhes yn cael eu cynhyrchu i'r fath ddimensiwn agos a goddefiannau geometrig fel eu bod yn union yr un fath. Mae hyn yn darparu'r dosbarthiad llwyth gorau posibl, yn lleihau sŵn a dirgryniad, ac yn galluogi gosod rhaglwytho yn fwy cywir.
6. Bywyd blinder gwell
7. Llai o ddirgryniad sŵn
8. Strwythurau a dimensiynau wedi'u haddasu ar gael
Ffa ar gyfer rholiau gwneud copi wrth gefn:
Achos Nodweddiadol:
Melin Sendzimir (Z-mill):20 melin rolio oer uchelgyfer stribed dur.
Mathau o beryn cymhwysol: NNCF3680181X (math wedi'i selio), NNCF2660168X (math wedi'i selio)
Melinau rholio ar gyfer mathau o ddur: dur aloi, dur di-staen, copr berylliwm, ac ati.
Melin Sendzimir (Z-mill):12 melin rolio oer uchelgyfer stribed dur.
Mathau o beryn cymhwysol: NNCF43110205X (math wedi'i selio), NNCF3680171X (math wedi'i selio), NNCF3680224X (math wedi'i selio)
Mathau o ddur rholio:Dur Carbon、Nonoriented silicon steel、Roedd dur silicon wedi'i ailgyfeirio, ac ati.
4. Dewiswch Rollers Tapred ar gyfer Prif Ffa Tyrbinau Gwynt
Mae Tedin yn cynhyrchu rholiau tapr maint mawr ar gyfer prif ffa tyrbinau gwynt.
Rholiau Tapredig ar gyfer Ffa Tyrbinau Gwynt:
(ffa pydru, prif ffa siafft tyrbinau gwynt)
Diamedr:50mm - 130mm;
Deunydd: 100CrMo7-4, Dur wedi'i galedi mewn achos G20Cr2Ni4A, OVAKO Steel, TIMKEN 3311 Steel, TIMKEN 4320 Steel;
Proffil:Proffil Logarithmig
Trefnu Amrywiad Diamedr:0.003 mm;
Wedi gorffen ar yr wyneb:Ra 0.2
Rholiau Tapred φ 62 x 116mm
Fe'i defnyddir ar gyfer Tyrbinau Gwynt 3 MW
(Ar y tir)
Diamedr pen mawr: 62.32mm
Hyd: 116mm
Deunydd: Dur wedi'i galedi gan achosion
Caledwch: HRC 58-62
Dyfnder wedi'i galedi gan achos: ≥3mm
Proffilio: Proffil Logarithmig
Llwybro Wyneb: Ra 0.2
Amrywiad Diamedr: 0.003mm
Rholiau Tapred 103*140mm
Fe'i defnyddir ar gyfer Tyrbinau Gwynt 5 MW
(Ar y môr)
Deunydd: Dur wedi'i galedi ag achosion
Caledwch: HRC 59-63
Dyfnder effeithiol wedi'i galedi gan achosion: ≥3.5mm
Amrywiad Diamedr: 0.003mm;
Proffil: Proffil Logarithmig
Llwybro Wyneb: Ra 0.2
Adroddiadau Prawf LLAWNgallwn gynnig ar gyfer y rholiau tapr maint mawr:
1. Tystysgrif Deunydd
2. Canlyniad arolygu cyfansoddiad cemegol
3. Canlyniad arolygu maint grawn
4. Microstrwythur cynnwys austenite wrth gadw
5. Glendid
6. Caledwch wyneb a chraidd
7. Dyfnder caledwch achosion
8. Canlyniad arolygu'n NDT (MT,UT)
9. Adroddiad proffil rholio
10. Adroddiad prawf llwybrydd
11. Adroddiad prawf llosgi
12. Adroddiadau prawf terfynol ar Ddimensiynau
